櫃式空調加熱器的測試與原理

櫃式空調加熱器的測試與原理：

1.安裝位置和結構

所示型號為美的KFR-51LW/DY-GC(E5)櫃式空調，采用1500W電加熱管式輔助電加熱，安裝在蒸發器前麵。

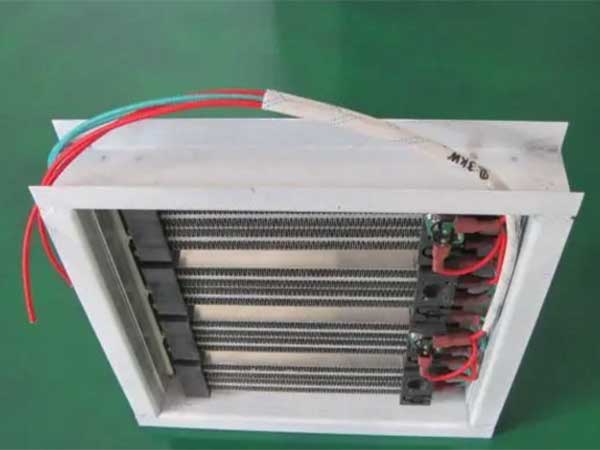

輔助電加熱裝置由電加熱管、可恢複溫度開關、一次性溫度保險、固定支架、防護罩和兩根電源線組成。由於功率大，電加熱管由兩組串聯製成。

2.可恢複溫度開關和一次性溫度保險

功能與懸掛式空調的可恢複溫度開關相同。一次性溫度保險相同，檢測電加熱管的工作溫度，防止高溫引起火災等事故。

3.測量電流

根據空調銘牌，該機采用1500W電加熱管式輔助電加熱裝置，額定電流為7.2A。

空調正常運行時，用萬用表交流電流擋測量電流。如下圖所示，測量為6.7A，接近銘牌標記值，說明工作正常。

注：根據公式，電流=功率/電壓=1500/220=6.81A，銘牌標為7.2A，可能是標準工況下室內21°C。當室外7°C時，加熱效果更好，高溫導致電流相應增加。

4.測量阻值。

拔下電源線端子，用萬用表電阻測量電源線端子電阻值。1500W電熱管實測電阻值為35.4，常溫或高溫電阻值差別不大。
